一、雙效濃縮器產品概述

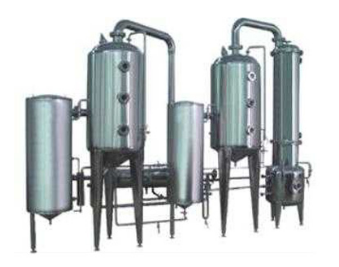

雙效濃縮器又稱雙效蒸發器，全稱雙效外循環濃縮器，雙效外循環真空濃縮器，適用于中藥、西藥、葡萄糖、淀粉、乳品、化工等物料的濃縮，尤其適用于熱敏性物料的低溫真空濃縮。雙效濃縮器由一效列管加熱器、一效蒸發室、二效列管加熱器、二效蒸發器、冷凝冷卻器、真空溶媒回收罐、(板式換熱器、真空緩沖罐)組成。在雙效生產時利用一效蒸發室的二次蒸汽供應二效加熱室，二效充分利用一效的熱量，節省熱量，節能環保，省時省力。
一、雙效濃縮器產品特點
1、 節能效益，按SJN-1000型計算，年節約蒸汽3500噸左右，節約水9噸左右，節約電8萬度左右，折合人民幣10-15萬元(與單效對比)。
2、雙效濃縮器采用負壓外加熱自然型循環式的蒸發方式，蒸發速度快，濃縮比大，可達1.1-1.35(一般中藥浸膏)。
3、 雙效濃縮器采用二效同時蒸發，二次蒸汽得到使用，耗能總量與單效濃縮器相比降低50%，一年的節能費可收回本濃縮器的全部投資。
4、 多功能操作特點：(1)可回收酒精濃度80% ;(2)單效、雙效、三效可以反復并鍋收膏;(3)可以間歇、連續進料。
5、 雙效濃縮器與物料接觸部分均采用不銹鋼制作，符合GMP標準要求。外形美觀。加熱器、蒸發器外面均設有保溫層，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。
三、雙效濃縮器的選型參數
|
型號 |
SN-500 |
SN-1000 |
SN-1500 |
SN-2000 |
SN-3000 |
蒸發能力
（KG/H清水） |
500 |
1000 |
1500 |
2000 |
3000 |
|
蒸汽壓力Mpa |
0.05-0.09 |
|
耗能量 （KG/H） |
200 |
400 |
600 |
800 |
1000 |
|
外形尺寸 |
5×1.6×3.5 |
5.5×2×3.7 |
6×2×4.2 |
8×1.4×4.2 |
10×2×5.2 |
|
一效蒸發溫度℃ |
85 |
|
二效蒸發溫度℃ |
75 |
|
雙效蒸發溫度℃ |
55 |
|
一效真空度Mpa |
0.04 |
|
二效真空度Mpa |
0.06 |
|
雙效真空度Mpa |
0.08 |
|
耗水量（T/H） |
6-20 |
|
設備重量（KG） |
2500 |
3900 |
5400 |
6500 |
7500 |
四、雙效濃縮器的質量標準
根據用戶不同需求，可采用執行的設計、制作、檢驗標準如下：
1. SFDA 《藥品生產質量管理規范》2010年版
2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)
3. GAMP藥品生產自動化管理規范
4. GB150.1~150.4-2011《壓力容器》
5. NB/T47003.1-2009《鋼制焊接常壓容器》
如需了解更多
雙效濃縮器相關信息及配套設備、EPC建廠整包及生產線建設相關內容，歡迎關注北京舜甫科技有限公司官方網站或撥打400-6006-917電話咨詢，我司將安排工程師為您提供專業解決方案和全方位服務。（可根據客戶需求，進行非標設計）
